Aufzugsmotor

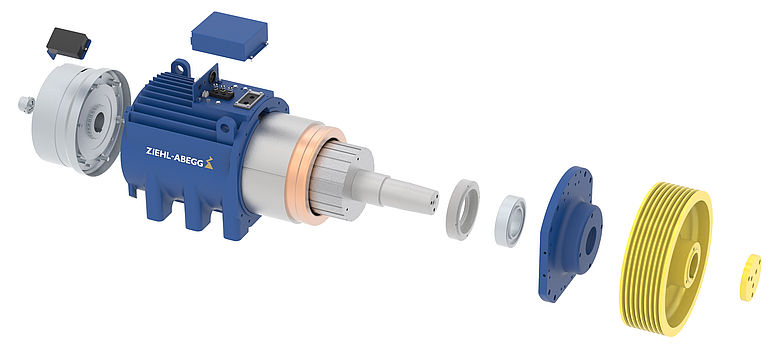

Ein typischer Aufzugsmotor besteht aus verschiedenen Hauptkomponenten, deren Interaktion die erforderliche Antriebskraft für die Bewegung des Aufzugs erzeugt:

• Feststehender Stator: Der Stator ist in der Regel ein mit Wicklungen bestücktes Blechpaket, das unter Zugabe elektrischen Stroms ein elektromagnetisches Drehfeld erzeugt.

• Beweglicher Rotor (Läufer): Der Rotor, auch Läufer genannt, ist die drehbare Komponente des Elektromotors.
  Als permanentmagneterregte Synchronmotoren ausgeführte Aufzugsmotoren haben im Rotor eine abwechselnd gepolte Anordnung von Permanentmagneten. Die Drehzahl ergibt sich synchron zur elektrischen Frequenz des Statorfeldes.
  Bei Asynchronmotoren weicht die Drehzahl asynchron von der elektrischen Frequenz ab, da das Magnetfeld des Rotors durch die Statorbestromung eingeprägt werden muss und der Rotor somit verzögert folgt (Schlupf). Der Rotor hat deshalb auch Wicklungen anstelle von Magneten. Die Rotorwicklung ist in der Regel eine Kurzschlusswicklung aus Kupfer- oder Aluminiumstäben.
  Je nach Bauform kann der Rotor innerhalb des Stators (Innenläufer) oder außerhalb um den Stator herum (Außenläufer) angebracht sein.

• Gehäuse: Im Gehäuse ist der elektrische Anschlusskasten angebracht.

Grundsätzlich bestehen alle rotierenden Elektromotoren aus einem feststehenden, unbeweglichen Stator und dem drehenden Rotor.

Wird eine 3-phasige Wicklung mit Wechselstrom bestromt, erzeugt diese ein elektromagnetisches Drehfeld. Zwischen Stator und Läufer befindet sich ein schmaler Luftspalt, der die Interaktionsfläche zwischen dem elektromagnetischen Drehfeld und den Permamentmagneten, bzw. der Wicklung des Läufers bildet. Physikalisch besteht eine Anziehung unterschiedlicher Polpaare bei gleichzeitiger Abstoßung identischer Polpaare. Das Statordrehfeld läuft im Luftspalt um und zieht die entsprechenden Rotormagnetpole mit.

Als Außenläufer ausgeführte Aufzugsmotoren haben eine deutlich größere magnetische Interaktionsfläche als Innenläufer und können daher in der Regel im gleichen Volumen ein höheres Drehmoment realisieren. Innenläufer hingegen ermöglichen besonders schmale und lange Bauformen, die zum Einbau in einem Aufzugschacht besser geeignet sind.

Aufzugsmotoren können unabhängig vom Wirkprinzip als Synchron- oder Asynchronmotor sowohl an Getrieben als auch getriebelos gebaut werden.
In modernen Aufzugsanlagen wird meist getriebelose Technologie eingebaut, da diese besonders wartungsarm, effizient und leise im Betrieb ist. Gleichzeitig sind die Bauformen besonders vorteilhaft beim Einbau im Aufzugsschacht.
Durch den überwiegenden Bau von maschinenraumlosen (triebwerksraumlosen) Aufzügen haben getriebelose Antriebe die Aufzugsmtoroen mit Getriebe inzwischen fast vollständig abgelöst.

Um sicherzustellen, dass das gewählte System jederzeit die gewünschten Anforderungen erfüllt gehören zu den Qualitätsmerkmalen von Antriebssystemen:

• Effizienz: Hochwertige Aufzugsmotoren sind so konzipiert, dass sie eine hohe Energieeffizienz erreichen, was zu einem geringeren Energieverbrauch und damit zu geringeren Betriebskosten führt. Als positiver Nebeneffekt werden Ressourcen eingespart, was zur Nachhaltigkeit beiträgt.

• Präzise Drehmomentregelung: Für einen möglichst effizienten Betrieb bei gleichzeitig geringstmöglichem Vibrationsverhalten muss der elektromagnetische Kreis aus Stator und Rotor sorgfältig optimiert sein.

• Geräuscharmer Betrieb: Um den Komfort der Passagiere zu erhöhen und den generellen Geräuschpegel in Gebäuden zu reduzieren, sind hochwertige Aufzugsmotoren speziell auf einen geräuscharmen Betrieb ausgelegt.

• Zuverlässigkeit: Um Ausfallzeiten zu minimieren und jederzeit höchste Sicherheit zu gewährleisten, ist ein zuverlässiger Betrieb von immenser Bedeutung. Insbesondere getriebelose Aufzugsmotoren benötigen keine Wartung. Lediglich Anbaukomponenten, wie Treibscheiben und Bremssystem müssen gewartet werden.

• Kompatibilität und Flexibilität: Hochwertige Aufzugsmotoren, bzw. Antriebssysteme für Aufzüge sind vielseitig erweiterbar und können in verschiedenen Anwendungssituationen eingesetzt werden. Die Konnektivität zu Cloud basierten Monitoring-Plattformen ermöglicht beispielsweise Echtzeit-Analysen, Überwachung von Sensordaten oder vorbeugende Wartungshinweise.

» Echtzeit-Monitoring immer und überall: ZAbluegalaxy für Antriebstechnik

Generell hängt die Auswahl eines geeigneten Aufzugsmotors, bzw. Antriebssystems immer von den spezifischen Anforderungen der Anwendung, wie z.B. Traglast, Geschwindigkeit, Energieeffizienz oder Geräuschverhalten, und der vorliegenden Einbausituation (z.B. Platzbeschränkungen, Systeme mit oder ohne Schaltschrank, etc.) ab.

Speziell entwickelte Auslegungssoftware für Aufzug-Antriebssysteme ist eine wesentliche Hilfe bei der Auswahl der für die Anwendungssituation optimalen Kombination aus Aufzugsantrieb, Frequenzumrichter und weiteren Komponenten.

In jedem Fall empfiehlt sich die Beratung durch qualifiziertes Fachpersonal, um die individuellen Anforderungen zu klären und die bestmögliche technische Lösung zu finden.

​» Ihren Aufzug optimal auslegen: Auslegungssoftware ZAlift von ZIEHL-ABEGG

Ein effektives Retrofit-Programm für Aufzugsanlagen bietet die Möglichkeit, bestehende Anlagen zu modernisieren und ihre Leistung, Sicherheit und Energieeffizienz zu verbessern.

Das Modernisierungskonzept sollte dabei individuell auf den präzisen Anwendungsfall und die bestehenden Einbaubedingungen ausgearbeitet sein.

In der Regel enthalten Retrofit-Programme eine professionelle Bestandsanalyse, die Auswahl geeigneter Komponenten, deren Installation und Inbetriebnahme, sowie Schulungen in der Bedienung der neuen Anlage.
