Модельний ряд C

Компанія ZIEHL-ABEGG пропонує найбільший асортимент вентиляторів з різних матеріалів, технологій двигунів і контролерів — які ідеально адаптовані до вимог замовника. Модульна конструкція дозволяє складати компоненти системи відповідно до ваших індивідуальних вимог. Це означає, що робочі колеса з нашого модельного ряду C, наприклад, доступні у версіях з листової сталі чи у виконанні ATEX і можуть бути поєднані зі стандартними двигунами при паралельній роботі. Усі розміри від 220 до 1120 мм можуть бути поєднані з високоефективною технологією двигуна для досягнення найвищої ефективності й низьких акустичних рівнів. Завдяки широкому діапазону позицій встановлення ці вентилятори можуть використовуватися в різних сферах застосування.

blue impeller centrifugal fan C model range from ZIEHL-ABEGG frontal view 45 degrees rotated — Робоче колесо

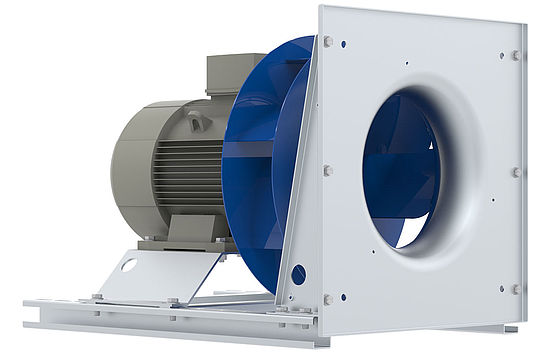

Centrifugal fan C model range with blue impeller and ER module frontal view 45 degrees rotated — ER

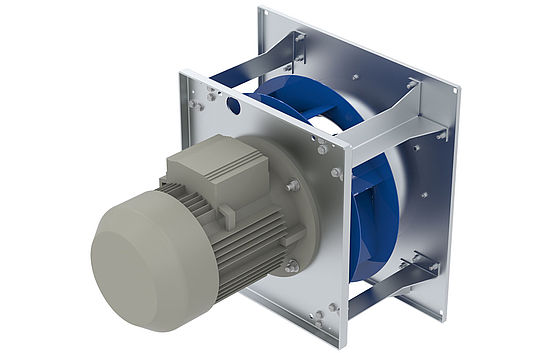

centrifugal fan C model range with blue impeller and GR module backside 45 degrees rotated — GR

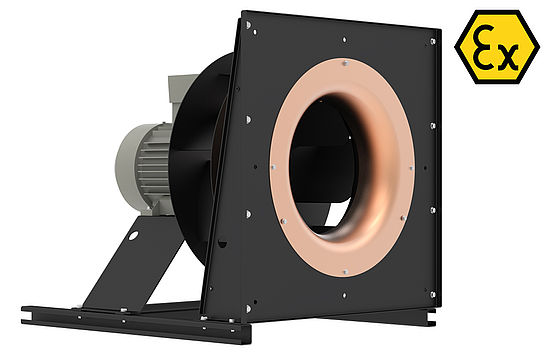

centrifugal fan ER56C ATEX, IECEx — ER вибухозахищене виконання

Специфікація продукту:

Робоче колесо з вільним ходом з 7 вигнутими назад лопатями має розміри від 225 до 1120 мм. Робоче колесо з листової сталі із захистом поверхні порошковим покриттям. Версія із втулкою (конічним замком чи фіксованою втулкою) та дифузором з вимірювальним ніпелем для вимірювання витрати повітря. Об’ємна витрата становить до 110 000 м³/год при вільному видуванні, макс. можливе підвищення статичного тиску становить до 2500 Па. Модулі GR для компактного встановлення у варіантах застосування/пристроях замовника з горизонтальною і вертикальною подачею повітря. ER-вентилятори, наприклад, для віброгасіння в центральних кондиціонерах з горизонтальною подачею повітря.

Характеристики і спеціальні функції:

Робоче колесо з дифузором без рифлення для забезпечення високого рівня ефективності і прийнятних акустичних характеристик. Також доступне у версії ATEX. Робоче колесо виготовлене з алюмінію у разі використання з двигунами із зовнішнім ротором.

Концепції двигуна:

Двигуни із внутрішнім ротором:

Технологія PMblue EC: двигун зі збудженням постійним магнітом та вбудованим контролером
Технологія змінного струму AMblue: асинхронний двигун із вбудованим контролером
АС технологія

Двигуни із зовнішнім ротором:

Технологія ECblue з вбудованим контролером, адаптованим для вентилятора
АС технологія

Вибухозахищена версія:

Доступні в 13 розмірах від 225 - 1120 мм
Версії ZAmotbasic
Сім вигнутих назад лопатей
Антистатична обробка поверхні завдяки порошковому покриттю чорного кольору (RAL 9005)
Доступно лише у версії ER, а отже, лише в монтажному положенні H
Робоче колесо з маточиною також доступне окремо
Температурний клас T4
Група обладнання IIB
Двигун з внутрішнім ротором
EPL: Gb / Gc
Зона 1 / 2
Тип захисту двигуна від займання: ДБ /Ex дБ
Тип захисту вентилятора від займання: Ex h (конструкційна безпека «c»)
Підходить для температур навколишнього середовища: від -20 до +40/+60 °C
Робоче колесо з температурою до +80 °C
Сертифікати: ATEX, IECEx

Бажаєте дізнатися більше про вибухозахищені продукти від ZIEHL-ABEGG?
