ZAbluefin

Робоче колесо ZAbluefin із високопродуктивного композитного матеріалу ZAmid® розроблене для досягнення високої енергоефективності та продуктивності. Концепція лопаток, яка вже успішно зарекомендувала себе у сталевому виконанні ZAbluefin, отримала подальший розвиток завдяки поєднанню новітнього матеріалознавства та аеродинамічного проєктування. Біонічний дизайн лопаток надає ZAbluefin на базі технології ZAmid® високу продуктивність і оптимізовані характеристики потоку, забезпечуючи до 7 % вищий ККД системи та ще більше зниження рівня звукової потужності. ZAbluefin налаштований на максимальну ефективність і залежно від сфери застосування допомагає скоротити експлуатаційні витрати, зберігаючи виняткові робочі показники. Розроблені спеціально для роботи у вибухонебезпечних зонах (наприклад, за наявності легкозаймистих газів), радіальні робочі колеса серії ZAbluefin доступні із сертифікатами ATEX та IECEx.

biomimetically designed centrifugal fan ZAbluefin blue impeller solo made of high-performance composite material ZAmid frontal view 45 degrees rotated — ZAbluefin за технологією ZAmid

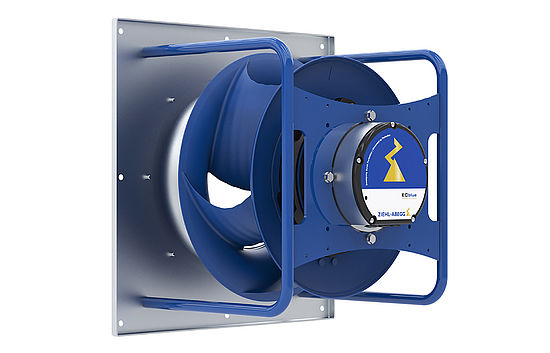

blue centrifugal fan ZAbluefin with ECblue motor and blue four-foot spider backside 45 degrees rotated — ZAbluefin, на кронштейні з 4 ніжками

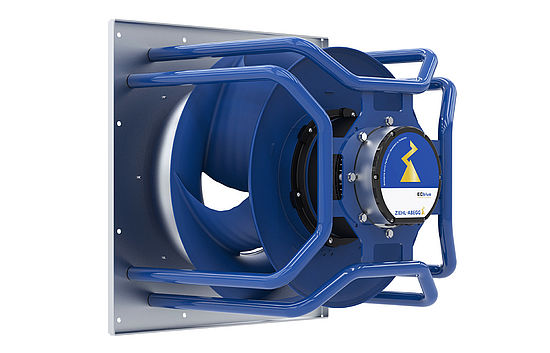

blue centrifugal fan ZAbluefin with ECblue motor and blue eight-foot spider backside 45 degrees rotated — ZAbluefin, на кронштейні з 8 ніжками

Radialventilator ZAbluefin in Aluminium-Ausführung — ZAbluefin in Aluminium-Ausführung

Radialventilator ZAbluefin Spinne 8-füßig (Aluminium) — ZAbluefin Spinne 8-füßig (Aluminium)

Radialventilator ZAbluefin Spinne 8-füßig mit optionalem ZAflow (Aluminium) — ZAbluefin Spinne 8-füßig mit optionalem ZAflow (Aluminium)

Einzelnes explosionsgeschütztes Radiallaufrad ZAbluefin in schwarz mit Ex-Symbol — ZAbluefin з сертифікацією ATEX та IECEx

ZAbluefin у вибухозахищеному виконанні як модуль ER

Радіальне колесо вільного обертання виконане у вигляді відцентрового вентилятора зі сталі, алюмінію або за технологією ZAmid® із 5 загнутими назад лопатками та постачається з різними варіантами приводів.

Серед ключових особливостей — біонічне 3D-профілювання з оптимізованою геометрією спеціально закручених лопаток, передня кромка, спроєктована за законами біоніки, та V-подібна зубчаста задня кромка, що забезпечують широкий діапазон робочої характеристики. У поєднанні з рухомим конічним дифузором вентилятор демонструє найвищі показники ефективності як колеса, так і системи в цілому.

У комбінації з інноваційною хвилястою поверхнею лопаток створюється дифузне розсіювання звукових хвиль, що забезпечує мінімальний рівень шуму.

Версії ZAbluefin:

ZAbluefin за технологією ZAmid^®

Опис виробу:

Колесо вільного обертання ZAbluefin із високотехнологічного композиту ZAmid® створене для високих експлуатаційних навантажень. Адаптоване до інтелектуальної технології двигунів ECblue (IE5) для досягнення високого ККД системи та підходить для широкого спектра завдань. Доступні типорозміри від 250 до 560 мм. Виконання включає вхідне сопло з пристроєм для вимірювання об’ємної витрати. Продуктивність до 19.000 м³/год за вільного продування, максимальне підвищення статичного тиску — до 1.800 Па.
Вентиляційний блок GR для компактного встановлення в системах/пристроях замовника. Також доступний компактний модуль продуктивності ZApilotXL.

Концепції двигуна:

Двигун із зовнішнім ротором:

Клас енергоефективності ECblue: IE5

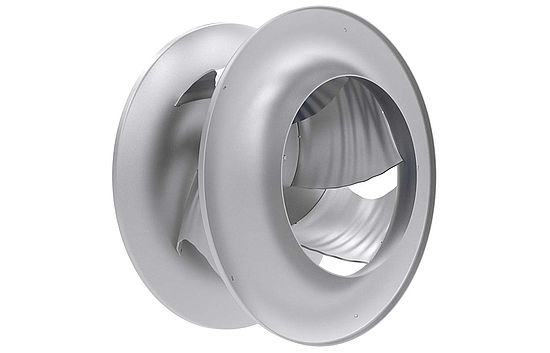

ZAbluefin в алюмінієвому виконанні

Опис виробу:

Колесо вільного обертання ZAbluefin з алюмінію спеціально адаптоване до технології двигунів ECblue (IE5). Ідеально підходить для сфер із підвищеними вимогами до гігієни та пожежної безпеки, поєднуючи високий системний ККД і сприятливі акустичні характеристики. Доступні типорозміри від 315 до 630. Вхідне сопло з пристроєм для вимірювання витрати повітря. Продуктивність до 20.000 м³/год за вільного продування, максимальне підвищення статичного тиску — до 2.000 Па. Модулі GR призначені для компактного монтажу в обладнання та установки замовника.

Концепції двигуна:

Двигун із зовнішнім ротором:

Клас енергоефективності ECblue: IE5

ZAbluefin із сталі

Опис виробу:

Колесо з вільним ходом ZAbluefin з листової сталі із захистом поверхні порошковим покриттям. Випускається в розмірах від 250 до 1 120 мм. Версія із втулкою (конічним замком чи фіксованою втулкою) та дифузором з вимірювальним ніпелем для повітря. Об’ємна витрата становить до 80 000 м^³/год при вільному видуванні, макс. можливе підвищення статичного тиску становить до 2 100 Па.

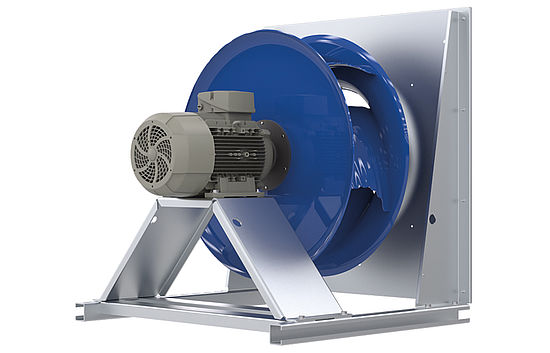

Вбудовані вентилятори ER, наприклад, для підсилення вібрації в центральних кондиціонерах. Модуль GR для компактного встановлення у застосуваннях/агрегатах замовника.

Концепції двигуна:

Двигуни із внутрішнім ротором:

Технологія PMblue EC: двигун зі збудженням постійним магнітом та вбудованим контролером
АС технологія з класом енергоефективності IE3 та IE4
AMblue: асинхронний двигун із вбудованим контролером

Вибухозахищена версія:

Доступні в 12 розмірах від 280 до 1000 мм
Версії ZAmotpremium та ZAmotbasic
П'ять загнутих назад лопатей
Захист електропровідної поверхні завдяки порошковому покриттю чорного кольору (RAL 9005)
Доступний лише у версії ER, а отже, лише в монтажному положенні H
Температурний клас T4
Група обладнання IIB
Двигун із внутрішнім ротором (змінного струму)
EPL: Gb / Gc
Зона 1 / 2
Тип захисту двигуна: Ex db / Ex db eb
Тип захисту вентилятора: Ex h (конструктивна безпека «c»)
Температура навколишнього середовища: від -20 до +40/+60 °C
Температура робочого колеса до +80 °C
Схвалення: ATEX, IECEx

Бажаєте дізнатися більше про вибухозахищені продукти від ZIEHL-ABEGG?
