Querstromventilator | Querstromlüfter

Was ist ein Querstromventilator?

Ein Querstromventilator (auch Querstromlüfter oder Tangentialventilator genannt) ist eine spezielle Bauform eines Ventilators, die Luft oder andere gasförmige Medien in tangentialer Richtung zur Antriebsachse des Laufrades ansaugt und großflächig, ebenfalls tangential wieder ausströmt.
Mittels Rotation eines mit in Laufrichtung vorwärtsgekrümmten Schaufeln besetzten Laufrades, wird die Luft durch aerodynamische Kräfte in Bewegung versetzt. Da Querstromventilatoren große Luftmengen über eine breite Austrittsfläche befördern, werden sie beispielsweise zur Erzeugung von Luftschleiern eingesetzt.

Höchste Effizienz in zahlreichen Anwendungen: Querstromventilatoren von ZIEHL-ABEGG

Wie funktioniert ein Querstromventilator?

Querstromventilatoren gehören hinsichtlich ihrer Bauweise zur Gruppe der Radialventilatoren, bilden aber durch ihr spezielles Strömungsverhalten eine eigene Bauart.

Bei Querstromventilatoren wird die Luft über die gesamte Breite des Laufrades angesaugt, im Inneren des Laufrades verwirbelt, bzw. beschleunigt und ebenfalls über die gesamte Breite des Laufrades wieder ausgeströmt. Der Elektromotor zum Antrieb des Querstromlaufrades befindet sich außerhalb des Luftstroms.
Durch die Beschaffenheit des Gehäuses wird die auf der Druckseite ausströmende Luft entsprechend der Anwendungsanforderungen und Einbausituation um 90° oder 180° umgelenkt. Das Gehäuse selbst oder zusätzliche Komponenten, wie Leitbleche, ermöglichen eine hochpräzise Luftführung.

Wie sind Querstromventilatoren aufgebaut?

Im Grundaufbau bestehen Querstromventilatoren typischerweise aus einem Laufrad, einem Elektromotor und einem Gehäuse mit Aufhängung.

  • Laufrad: Querstromlaufräder (auch Walze genannt) ähneln in ihrem Erscheinungsbild sehr lang gestreckten Radiallaufrädern. Die relativ flachen, vorwärtsgekrümmten Schaufeln des Laufrades ermöglichen eine kompakte Bauweise, bzw. eine platzsparende Montage.
  • Motor: Der Antriebsmotor ist beim Querstromventilator meistens am Ende der Walze, außerhalb des Luftstroms angebracht und über eine ausgeführte Welle mit dem Laufrad verbunden. Grundsätzlich können Querstromventilatoren mit verschiedenen Antriebskonzepten betrieben werden. Je nach Anforderungen der Anwendung werden meist energiesparende EC-Motoren oder robuste AC-Motoren eingesetzt.
  • Gehäuse: Das Gehäuse ist für die Luftführung eines Querstromventilators von zentraler Bedeutung. Von der Saugseite aus wird die Luft in die Wirbelzonen geleitet, beschleunigt und umgelenkt. Die Beschaffenheit des Luftauslasses an der Druckseite ermöglicht eine gleichmäßige Luftströmung über eine große Fläche.

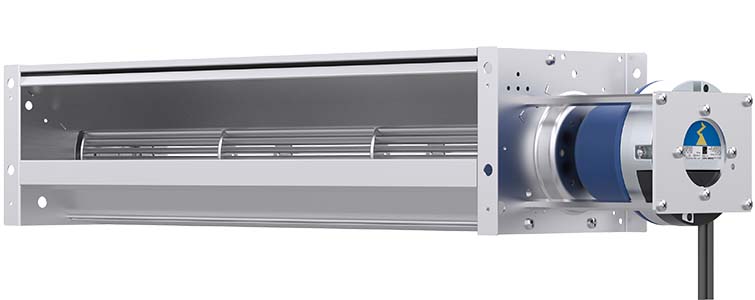

Maximale Effizienz: Querstromventilatoren mit Hocheffizienzmotor ECblue von ZIEHL-ABEGG

Antriebsmotor mit ausgeführter Welle

Laufrad (Walze) mit vorwärtsgekrümmten Schaufeln

Gehäuse mit Aufhängung

Welche Vorteile haben Querstromventilatoren?

  • Kompakte Bauweise: Der geringe Platzbedarf ermöglicht flexible Einbausituationen durch 90° oder 180° Luftumlenkung
  • Hochpräzise Luftführung: Der Luftauslass von Querstromventilatoren ermöglicht eine sehr gezielte Luftführung für zahlreiche Anwendungen.
  • Hohe Laufruhe für geringe Geräuschentwicklung: Die Laufradkonfiguration mit vielen Schaufeln und die präzise Luftführung durch das Gehäuse ermöglichen einen sehr leisen, drehzahlreduzierten Betrieb, z.B. in Gebläsekonvektoren.
  • Stromsparender Betrieb: Besonders in Verbindung mit EC-Motoren sind Querstromventilatoren sparsam im Stromverbrauch und halten die Betriebskosten gering.
  • Hoher Luftstrom: Durch ihre Bauweise ermöglichen Querstromventilatoren eine gleichmäßige Luftbeförderung über eine breite Austrittsfläche bei relativ geringen statischen Drücken.

Wo werden Querstromventilatoren eingesetzt?

Typische Anwendungsbereiche von Querstromventilatoren sind z.B.:

"Querstromlüfter" oder "Querstromventilator"?

Neben der typischen Bezeichnung „Querstromventilator“ werden im allgemeinen Sprachgebrauch auch andere Begriffe, wie beispielsweise „Querstromlüfter“, „Querstromgebläse“ oder "Tangentialventilator" verwendet. Die verschiedenen Bezeichnungen werden in der Praxis sehr unterschiedlich angewandt. Aus technischer Sicht ist „Querstromlüfter“ ein Synonym für „Querstromventilator“.
